본 장비는 품질 요구가 높고 결함 비율이 큰 3C 전자 라벨 업체에 대해 출시한 100% 결함 검사 장비이다. 무 장력 리와인딩 구조 설계는 전자라벨의 접착제가 넘치는 문제를 효과적으로 해결할 수 있다.
주요 특성 Main Features
전문적으로 설계한 무 장력 더블 언와인더 시스템은 제품에 대하여 접착제가 넘치는 현상이 발생되지 않게 하고 더불 언와인더를 임의적으로 교환하여 사용할 수 있어 롤 교체가 더욱 효율적이다.
에어 석션방식 원단 고정으로 원단 이송이 더욱 안정적이며 이송중 라벨 표면에 손상이 발생 되지 않는다.
적용 분야 Application

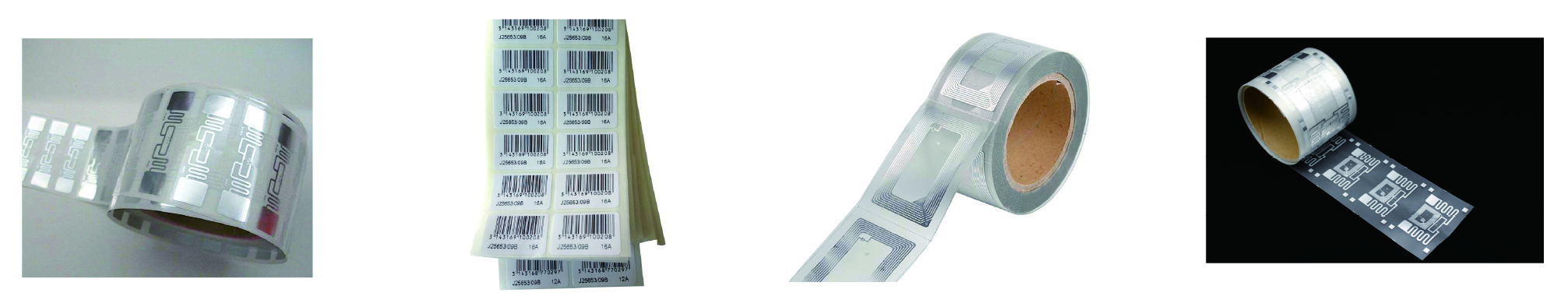

적용 제품 영역: RFID 산업 영역, 위조방지 검사, 리튬 배터리, 3C전자 등...
| 최고 검사 속도 | 30 m/min |
|---|---|
| 이지지 해상도 | 4K Color Camera: 0.08mm (width) * 0.08mm(length) / 8K Color Camera: 0.04mm (width) * 0.04mm(length) |
| JPG 이미지 저장 속도 : | 15~80M/min |
| 원단 폭 범위 | 20mm~220mm |
| 최대 원단 폭 | 150mm~220mm |
| 최대 검사 폭 | 150mm~220mm |
| 최고 검사 정밀도 | 0.02mm² |
| 최소 색상차 정밀도 | △E≥3 |
| 언와인딩 단면 정밀도 | ± 0.5mm |
| 최대 리와인딩 직경 | 400mm |
| 최대 언와인딩 직경 | 400mm |
| 정지 정밀도 | ± 0.5mm |
| 최대 언와인더 하중 | 50kg |
| 장비 중량 | 500kg |
| 후레임 재질 | 45 25mm Steel Plate |
| 장비 크기 | 1700mm(L) * 1100mm(W) * 1400mm(H) |
| 전기 사양 | AC380V/60Hz/15A |
