본 장비는 RFID 칩, RFID 안테나등 제품에 대한 데이터 판독 및 검사를 진행 하며 동시에 제2의 안테나를 배치하여 재 검사를 진행한다. 검사된 손상 RFID칩 라벨은 자동으로 제거하고 자동으로 양품으로 교환하여 완성품으로 리와인딩 한다.
주요 특성 Main Features
정전기 보호: 정전기 제거 카본 브러쉬, 정전기 제거 와이어를 장착하여 누적된 정전기가 라벨을 손상시키는 것을 방지한다.
자동 라벨 제거, 복원 장치: 자동으로 불량품을 제거하고 양품으로 교체한다.
재 검사 시스템에 재 검사 센서를 장착하여 작업과정에서의 라벨 분실을 방지하며 자동 제거,복원기능의 안정성을 보증한다.
적용 분야 Application

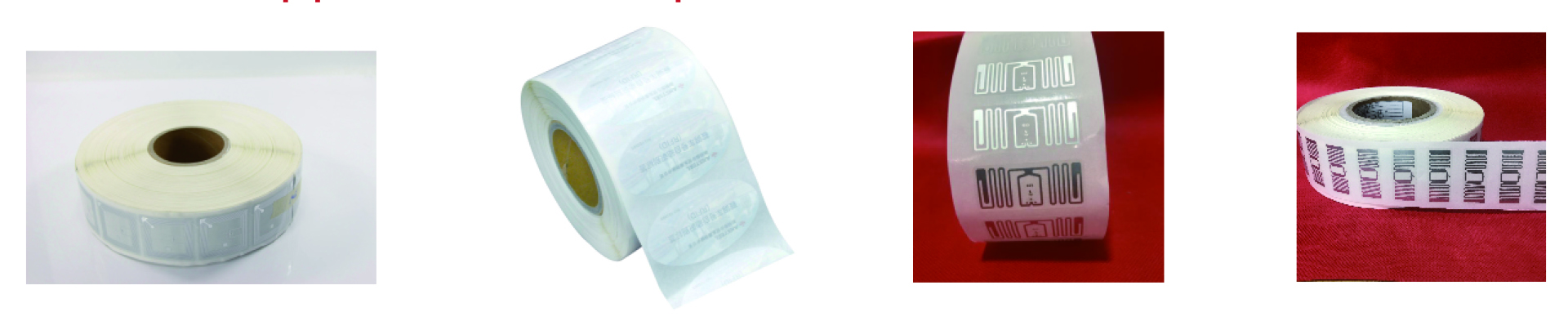

적용 제품 영역: RFID 산업영역, 위조방지 검사, 리튬베터리, 3C 전자 등 업종...
| 최고 검사 속도 | 80 m/min |
|---|---|
| 이지지 해상도 | 4K Color Camera: 0.08mm (width) * 0.08mm(length) / 8K Color Camera: 0.04mm (width) * 0.04mm(length) |
| JPG 이미지 저장 속도 | 15~80M/min |
| 원단 폭 범위 | 20mm~250mm |
| 최대 원단 폭 | 250mm |
| 최대 검사 폭 | 220mm |
| 최고 검사 정밀도 | 0.02mm² |
| 최소 색상차 정밀도 | △E≥3 |
| 언와인딩 단면 정밀도 | ± 0.5mm |
| 최고 제거/보충 속도 | 20M/min |
| 최고 제거/보충 정밀도 | 0.3mm |
| 최대 리와인딩 직경 | 600mm |
| 최대 언와인딩 직경 | 600mm |
| 정지 정밀도 | ± 0.5mm |
| 최대 언와인더 하중 | 100KG |
| 장비 중량 | 2T |
| 후레임 재질 | 45 25mm Steel Plate |
| 장비 크기 | 2300mm(L)*1000mm(W)*2100mm(H) |
| 전기 사양 | AC380V/50Hz/15A |
| 칩 판독기 장착 가능 | 옵션 |
